يلعب الجمع بين قوة القبضة والتكرار واتجاه الحركة وتجانس المادة دورًا حاسمًا في أداء الأجهزة الآلية السريعة

تتحول التغيرات المفاجئة في أنظمة التشغيل الآلي عالية السرعة إلى أحداث متكررة. فمجرد دورة واحدة من بين عشرة آلاف دورة التقاط بواسطة كوب شفط قد تكفي لإيقاف خط الإنتاج عدة مرات خلال وردية عمل واحدة. وبالمثل، قد يتسبب التوقف التدريجي البطيء في تغيير موضع القطعة المراد فحصها أو معالجتها قبل أن تتمكن الكاميرا أو الأداة من الوصول إليها.

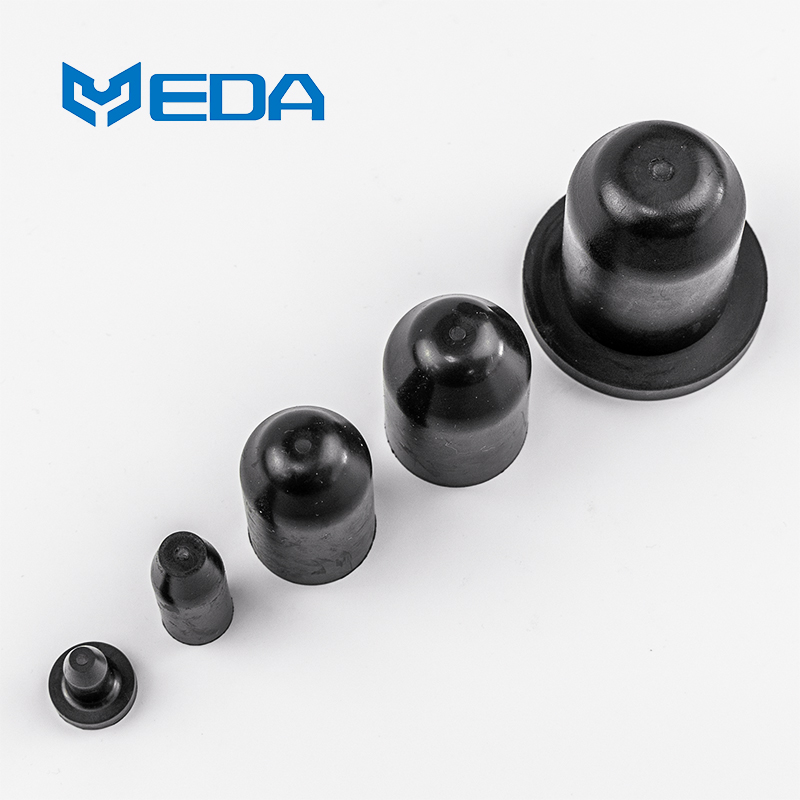

العناصر المطاطية الموجودة في واجهات خطوط الإنتاج الآلية هي التي تقوم بهذه الإجراءات لأنها تستطيع أيضًا أن تتماسك بإحكام، وأن تكون مرنة، وأن تقلل الاهتزاز، وأن تعود إلى شكلها الأصلي.

تعتمد فعاليتها فقط على الظروف التي لا تتجاوز مستوى محددًا من الحرارة والتآكل وانحراف الإنتاج.

يؤدي الرفع بوتيرة أسرع إلى تغيير طريقة تصميم المنتج

إذا كان أحد المكونات يعمل بشكل جيد أثناء التركيب في ظروف بطيئة، فهذا لا يعني بالضرورة أنه سيعمل بكفاءة عند سرعة الإنتاج. على سبيل المثال، قد يؤدي التسارع السريع إلى انفصال حافة الشفط عن المنتج، وقد ترتفع درجة حرارة مانع التسرب، وقد لا تزال المصدات ترتد عند حدوث صدمات أخرى. لذلك، تؤثر السرعة على معدل التحميل وعدد دورات التشغيل.

لذا، من الأهمية بمكان تحديد مواصفات الأجزاء المطاطية في أنظمة الأتمتة عالية السرعة، مع مراعاة معايير مثل زمن الدورة، والتسارع، وفترة التوقف. ولا تكفي السرعة القصوى للآلة وحدها، إذ قد تتعرض القطعة لأقصى درجات الإجهاد في بعض الحالات، مثل التوقف الطارئ، أو تغيير الاتجاه السريع، أو التلامس القصير في نهاية مسار الحركة.

بحسب الاتحاد الدولي للروبوتات، بلغ عدد الروبوتات الصناعية المُثبّتة عالميًا 603,000 وحدة بحلول عام 2025. ويُشير هذا الرقم إلى أن عدد الروبوتات العاملة في جميع أنحاء العالم قد تجاوز خمسة ملايين روبوت. ونتيجةً لذلك، تتطلب الأنظمة الآلية التي تُشغّلها الروبوتات واجهات اتصال موثوقة ومرنة بين الروبوتات، مما يُسهم في ضمان استمرارية خطوط الإنتاج.

ينبغي أن تظل أدوات الإمساك موثوقة حتى مع اختلاف المنتج

تتميز أكواب الشفط المطاطية المستخدمة في أنظمة التشغيل الآلي بقدرتها على التكيف مع شكل قطعة العمل، وفي الوقت نفسه تشكل المحيط اللازم لتثبيت الأشياء عن طريق الشفط. ويساهم شكل الحافة، وحجم الكوب، والتصميم الداخلي للمنفاخ، ودرجة صلابة المادة، وحالة السطح، جميعها في أداء الإحكام. ويتطلب الشفط المحكم أداءً مختلفًا للكوب تبعًا لنوع المادة - فالصفيحة المعدنية الملساء، وصندوق الكرتون المسامي، والحقيبة المرنة، كل منها يحتاج إلى خصائص مختلفة تمامًا.

تُعدّ قوة الرفع الساكنة مجرد نقطة مرجعية. أثناء الحركة بسرعة أعلى، قد يؤدي القصور الذاتي إلى تحريك الجسم نفسه أو رفع حافة الإحكام عن سطح التثبيت. يجب أن يشمل اختبار آلية الشفط التسارع المخطط له، ووضعية الروبوت، ومركز ثقل المنتج، وأي زيت أو مسحوق أو رطوبة على السطح.

تصف دراسة حالة لشمالز خلية روبوتية تتعامل مع مكونات أشباه الموصلات باستخدام 176 كوب شفط مسطح مصنوع من مادة NBR-ESD. ويشير المورد إلى معدل إنتاج مستهدف يصل إلى 31000 شريحة في الساعة. وكانت الحركة المحورية الدقيقة والتحكم في التفريغ الكهروستاتيكي أمرين بالغَي الأهمية نظرًا لحساسية المكونات وضرورة وضعها بدقة متناهية.

نشرت شركة Piab حالة أخرى تتعلق بتعبئة الوجبات الخفيفة على روبوت FlexPicker. تسببت الأكواب البالية في فقدان قوة الشفط وسقوط المنتجات. أفاد المورد أن استخدام كوب مستطيل مختلف ونظام شفط محسّن حسّن إنتاجية الروبوت بنسبة 70% عن طريق تقليل السقوط.

هذه حالات خاصة بموردين معلنين، وليست نتائج عملاء شركة ييدا. وهي توضح سبب ضرورة مطابقة أكواب الشفط المطاطية المستخدمة في أنظمة التشغيل الآلي مع تصميم السطح والحركة والشفط. ولا يمكن تطبيق الأرقام المذكورة على خط إنتاج آخر دون إجراء تجارب خاصة به.

الحركة المتكررة تكشف عن هندسة ضعيفة

يمكن أن تتحرك الأختام المرنة، والمنافخ، والأغشية، وحلقات الكابلات ملايين المرات داخل الخلية الآلية. غالبًا ما تبدأ الشقوق عند نقاط تركيز الإجهاد: عند الانتقال الحاد في السماكة، أو عند جذر الطي، أو عند الحافة المشذبة، أو عند حدود المشبك. لا يمكن لمركب قوي أن يُصلح شكلًا يُجبر منطقة صغيرة على تحمل معظم الحركة.

يجب تسجيل طول الشوط وسرعته بشكل منفصل. قد يؤدي الشوط القصير بتردد عالٍ جدًا إلى توليد حرارة وإجهاد، بينما قد يؤدي الشوط الطويل المتقطع إلى زيادة الإجهاد الأقصى. كما يجب ذكر الإزاحة الزاوية والالتواء عندما لا تكون الحركة خطية تمامًا.

يمكن دمج مكونات مطاطية مصممة خصيصًا مع خرزات تثبيت أو حواف أو أقسام لتخفيف الإجهاد، مما يقلل من عدد القطع المنفصلة في التجميع. كما أن التكامل يجعل الأبعاد المصبوبة جزءًا من الحركة. يجب أن تحافظ الأدوات وسماكة الجدار والتثبيت على المنطقة المرنة في الموقع المطلوب.

يمكن للاهتزاز أن يخترق المنتج والمستشعر

يُعدّ عزل الاهتزازات باستخدام طبقات مطاطية أحد الأساليب الممكنة التي يمكن تطبيقها أسفل الأرض، عند وصلة المحرك والإطار، والكاميرا، وأداة القطع النهائية. وتختلف مواقع هذه الطبقات باختلاف الغرض منها. فعلى سبيل المثال، بالإضافة إلى تقليل اهتزازات الأرضية، يُمكن أن يُساعد هذا العزل أيضًا في تجنب تشويش الصور أو حماية خلية قياس الحمل من الصدمات الناتجة عن الأداة، وذلك بحسب طريقة التنفيذ.

قد يؤدي ارتفاع درجة المرونة إلى حدوث بعض التشوهات غير المتوقعة. كما أن القاعدة المرنة قليلاً قد تؤخر استقرار الحركة وتقلل من صلابة التثبيت. ينبغي التحقق من قدرة العزل من خلال ترددات الاهتزازات الناتجة عن الآلة، بالإضافة إلى الوزن الذي تتحمله، ومدى تحمل الحركة، وليس فقط من خلال الصلابة وحدها.

لعزل اهتزازات المطاط، يجب أن تشمل القياسات فترات بدء تشغيل الآلة، وظروف التشغيل العادية، وتغيير السرعة، والتوقف في حالات الطوارئ. قد يتأثر أداء جزء ما، الذي يعمل بكفاءة عالية عند تردد معين، سلبًا مع زيادة تسارع الآلة.

تستغرق المصدات وممتصات الصدمات بعض الوقت قبل أن تصبح جاهزة للعمل.

في كثير من الحالات، تُصنع سدادات مطاطية على شكل مصدات لحماية المنزلقات والبوابات والمنصات والأجزاء من نهاية الحركة. تزداد القوة التي تُمارسها عند ضغطها؛ ومن ناحية أخرى، يُبدد التخلف المغناطيسي الداخلي جزءًا من طاقة الحركة على شكل حرارة. بعد العديد من التصادمات، قد ترتفع درجة الحرارة بشكل ملحوظ، مما يُغير سلوك الجزء دون أن يعود إلى شكله الأصلي.

الطاقة، والسرعة التي تقترب بها الأجسام من بعضها البعض، وإمكانية الانحراف، وعدد مرات حدوث مثل هذه الأحداث هي المدخلات التي يجب استخدامها بشكل صحيح.

في المصد الذي يتم اختياره بناءً على أقصى حمل ثابت يتحمله فقط، فمن المحتمل جدًا أن يصل المصد إلى ضغط صلب، وبالتالي تصبح ذروة الحمل التي يمكنه نقلها عالية جدًا في المقدار.

بالإضافة إلى ذلك، إذا كان التلامس خارج المركز، فقد يتم ثني الحشوة أو يمكن قطع المطاط بفعل القص عند نقطتي التلامس.

ينبغي أن تحد الأختام من الاحتكاك وتمنع التلوث.

يجب أن تتحكم موانع التسرب الديناميكية في الأسطوانات الهوائية ووحدات الفهرسة والموزعات وما إلى ذلك في التسرب إلى أدنى درجة ممكنة دون إحداث قوة انفصال كبيرة.

قد يؤدي التشغيل المتكرر لنظام منع التسرب إلى استهلاك مواد التشحيم وتلميع سطح التلامس، مما ينتج عنه تراكم الحرارة. علاوة على ذلك، إذا علقت جزيئات صغيرة في مانع التسرب، فقد تصبح مصدرًا رئيسيًا للتآكل الذي قد يتسبب في تلف النظام مع كل دورة.

يجب أن تتحمل المكونات التي تعمل بسرعات عالية جدًا مواد كيميائية قاسية مثل مواد التنظيف، وزيوت المعالجة، والغبار، وبقايا الطعام. وبشكل عام، تختلف مقاومة هذه المكونات للمواد الكيميائية اختلافًا كبيرًا باختلاف نوع المادة، وبالتالي، يجب اتخاذ القرار بناءً على التركيبة الفعلية للمادة المستخدمة بالإضافة إلى ظروف التعرض الفعلية.

قد يتطلب استخدام مانع تسرب في خطوط إنتاج الأغذية أو البطاريات أو أشباه الموصلات اتباع متطلبات تنظيف صارمة، ليس فقط فيما يتعلق بخصائصه الميكانيكية، بل والأهم من ذلك، حتى لو كان المكون لا يزال في حالة جيدة. فوجود الجزيئات والمواد القابلة للاستخلاص والعلامات والخصائص الكهروستاتيكية في المكون قد يؤثر على العملية برمتها.

يُعدّ اتساق الإنتاج أكثر أهمية في الإنتاجية العالية

قد لا يُحدث تغيير طفيف في سُمك الشفة أو صلابتها أو معالجتها تأثيرًا يُذكر أثناء التجربة اليدوية، ولكنه قد يُغير توقيت الإطلاق في الآلات السريعة. يجب أن يُحدد الرسم الأبعاد وظروف السطح التي تتحكم في التماسك والاحتكاك وتدفق الهواء أو سرعة الاستعادة.

ينبغي أخذ عينات من مكونات المطاط المصممة حسب الطلب من مختلف التجاويف ودفعات الإنتاج عندما يكون التباين محتملاً للتأثير على توقيت خط الإنتاج. ويمكن للفحوصات الوظيفية أن تُكمّل الفحص البُعدي. فعلى سبيل المثال، قد يكشف اختبار التحلل الفراغي المُتحكم به، أو اختبار قوة الانحراف، أو اختبار الشد، عن تغيير لا يمكن رصده من خلال الفحص البصري العام.

ما هي المعايير المشتركة التي تحددها

يغطي معيار ISO 10218-1:2025 سلامة الروبوتات الصناعية، بينما يتناول معيار ISO 10218-2:2025 تطبيقات الروبوتات وخلاياها. ولا يحدد هذان المعياران عمر الإجهاد لأي كوب أو مانع تسرب أو مصد أو قاعدة تثبيت.

يوفر معيار ASTM D430 اختبارات إجهاد ديناميكي مقارنة للمطاط ومواد المطاط والنسيج. وينص المعيار على أنه لا توجد علاقة دقيقة بين نتائج الاختبار وظروف التشغيل الفعلية، لأن ظروف التشغيل تختلف. ولا يُحاكي اختبار العينة الشكل الهندسي المصبوب، أو الحمل المسبق، أو درجة حرارة خط الإنتاج.

يقيّم معيار ASTM D471 التغيرات بعد التعرض المتحكم به للسوائل، بينما يقيس معيار ASTM D575 سلوك الانضغاط. يمكن أن يساعد هذان المعياران في مقارنة المواد، لكنهما لا يوضحان موثوقية الدورة، أو أداء التماسك، أو دقة الآلة للمكونات المطاطية في خطوط الإنتاج الآلية.

تسلسل التحقق من صحة الجزء النهائي

ابدأ بتحديد هوية المادة وأبعادها وحالتها المرئية. افحص حواف الإغلاق والجدران المرنة والحشوات المُلصقة والمناطق المُشذّبة. قم بتجميع الأجزاء باستخدام أدوات الإنتاج على الأجهزة المتوافقة ضمن حدود التفاوت المسموح بها.

قم بإجراء فحص وظيفي بطيء للتأكد من ملاءمة القطعة وسير عملها الأساسي، ثم زد السرعة إلى سرعة الإنتاج المطلوبة. قِس الكمية المرتبطة بوظيفة القطعة: تسرب الفراغ، ونجاح عملية الالتقاط، والاحتكاك، والإزاحة، وقوة الصدم، والاهتزاز، أو زمن الدورة.

أضف درجة الحرارة المحددة، ومستوى التلوث، والمواد الكيميائية، وظروف التنظيف. استخدم منتجات نموذجية، لأن اختلاف السطح قد يؤثر بشكل كبير على نتائج التثبيت. ضع في اعتبارك فترات التوقف وإعادة التشغيل المخطط لها عندما يبرد الجزء أو يسترخي خلال فترات الخمول.

استمر في إجراء عدد دورات مرتبط بفترة الصيانة المقترحة. أعد فحص القياسات الأولية في المراحل المخطط لها. بعد الاختبار، افحص الشقوق والتآكل والتشوه الدائم وحركة الترابط وأي انتقال للرواسب إلى المنتج أو الآلة.

حدد معايير القبول قبل بدء التجربة. عبارة مثل "لا يوجد فشل" مبهمة للغاية بالنسبة لخط إنتاج سريع. يجب أن تحدد الخطة الأخطاء المسموح بها في عمليات الالتقاط، والتسريب، وتغير القوة، والاهتزاز، والانحرافات البُعدية، والأضرار المرئية.

المعلومات المطلوبة قبل التطوير

قدّم بيانات زمن الدورة، والسرعة، والتسارع، والمدى، وظروف الصدم، وعدد الدورات السنوية. أضف معلومات عن سطح المنتج، ومستوى الفراغ، والضغط، والحمل، ودرجة الحرارة، والمواد الكيميائية، وعملية التنظيف، والتشحيم، ومساحة التركيب المتاحة.

حدد الحد الوظيفي وعواقب الفشل. تشمل التفاصيل المفيدة معدل الالتقاط الفائت المسموح به، ووقت التحرير، والتسريب، ووقت الاستقرار، ووضع علامات على المنتج، وفترة الاستبدال المخطط لها. يمكن للصور أو مقاطع الفيديو للحركة توضيح الأحمال التي يصعب إظهارها على رسم القطعة.

العمل مع ييدا

تُطوّر شركة داليان ييدا لمنتجات المطاط الدقيقة المحدودة قطعًا مطاطية مصبوبة لمعدات مصممة خصيصًا حسب طلب العميل. تشمل مراجعتنا قابلية التشكيل، وخيارات التركيب، والهندسة الدقيقة، وميزات الفحص للقطع المستخدمة في المناولة الآلية، والتسريب، والتخميد، والحماية.

تُعدّ حالة خط الإنتاج نقطة البداية الأنسب، بدلاً من طلب مواد عام. وعند توفر بيانات السرعة والحركة والبيئة وبيانات القبول، يُمكن لبرنامج Yida دعم خطة عينات لأجزاء المطاط الخاصة بالأتمتة عالية السرعة، دون اعتبار اختبار المواد القياسي دليلاً على أداء خط الإنتاج النهائي.
